Quel est l’avantage d’approvisionner des fonds en stock ?

26 . 09 . 2019

La base de la fabrication des cuves, réservoirs, tanks, ballons ou citernes débute par l’approvisionnement des fonds bombés appelés aussi fonds torisphériques, fonds à souder, fonds de cuve et fonds décimaux.

Une cuve est composée de deux fonds (éléments aux extrémités et d’une virole (élément centrale). La virole est débitée selon le développé et la hauteur des fonds pour une adaptation optimale et un contrôle du dimensionnement de la cuve (côtes hors tout et volume).



Pour un gain de temps et de coût, la solution à privilégier est, lorsque c’est possible, d’approvisionner des fonds en stock.



Technologie et procédé

Il existe plusieurs profils de fonds. Le plus utilisé est appelé GRC (Grand Rayon de Carre) ou fond de tube pour le DN.



Voici le profil du fond GRC :
profil fond grc 3d



Il se caractérise par un rayon de bombage égal au diamètre et un rayon de carre de 1/10 du diamètre (fond décimal).



Le fond de tube ne peut être appliqué pour les appareils à pression.



Il est aisé de trouver des fonds emboutis disponibles appelés « Fonds de tube », fabriqués selon la norme NFA 49 185 utilisés fréquemment en tuyauterie, correspondant aux dimensions « métriques » ou « iso » jusqu’au DN 400 dans les nuances 304l et 316l, en épaisseurs 2, 3 ou 4 mm pour l’inox et P265GH pour l’acier.



L’alternative en cas d’indisponibilité de dimension ou de nuance est de fabriquer en « repoussage » suivant la norme NFE 81102 ou bien de changer le dimensionnement pour des GRC avec des diamètres approchants 300 – 350 – 400 – 450 mm tenus en stock permanent par les fabricants de fonds bombés.



Pour les fonds de tube de dimension supérieure au DN 400 (DN 500 (508) – DN 600 (609) – DN 700 (711) – DN 800 (813) – DN 900 (914) – DN 1000 (1016)), épaisseur 3 ou 4 mm leur disponibilité est moins courante. Il serait préférable de s’orienter vers des GRC repoussés ou emboutis selon la norme NFE 81102, en stock, compatibles avec les appareils DESP, chez les fabricants français.



Il existe une autre gamme de fonds appelés caps ou fonds elliptiques définis en « pouces » pour le diamètre et en « schedule » pour l’épaisseur. Le diamètre en pouces correspond au diamètre de tube mais l’épaisseur correspond à une norme (ASTM) et est en schedule. Ce type de fond est compatible avec les appareils à pression.



Voici le profil des CAPS :

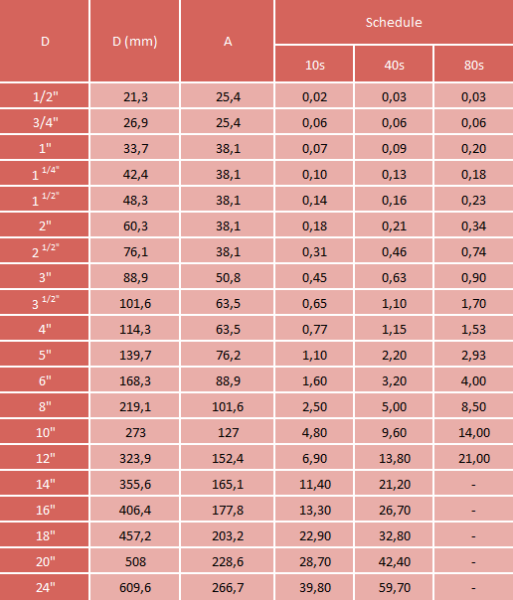

Voici le tableau des correspondances :



Les applications des fonds en stock

La principale application des fonds de tube (métrique ou iso) qui peuvent être substitués par des GRC est majoritairement la tuyauterie et la chaudronnerie.



Les fonds GRC sont utilisés, selon la nuance du métal prescrite (304l – 316l – 316TI – 321 – 310S – UR – 45N – UB6 pour les inox) et S235 et P265GH pour les aciers carbone, dans les domaines tels que l’agroalimentaire, la chimie, la pharmacie, le nucléaire, la pétrochimie, la tuyauterie et d’une manière générale par les chaudronneries.



Les avantages des fonds en stock

Le principale avantage des fonds en stock est bien entendu leur disponibilité sous quelques jours permettant ainsi les réalisations de cuves urgentes : Débit de la virole immédiate.



Deuxième avantage : Leur coût de fabrication optimisé par le fait de fabriquer en série les fonds destinés à être disponibles.



Les inconvénients des fonds en stock

Le principale inconvénient est le fait de devoir adapter les plans et la fabrication aux profils et diamètres des fonds de tube ou fonds GRC de stock disponibles.



Pour conclure, les fonds en stock sont un très bon moyen de diminuer les coûts de fabrication ainsi que les délais. Il peuvent être disponibles dans différentes nuances, diamètres et épaisseurs. Cependant il faut parfois adapter la fabrication par rapport à ses fonds pour assurer les délais.



Si vous souhaitez commander des fonds en stock, contactez notre équipe commerciale. Nous possédons plus de 600 fonds en stock du DN 25 au DN 1000 avec possibilité de réaliser des ouvertures et du polissage.

Si vous souhaitez faire une demande pour des fonds sur fabrication jusqu’au diamètre 4500 mm et épaisseur 25 mm quelle que soit la nuance et le profil, envoyez-nous votre demande.

Nous proposons aussi la fabrication de viroles adaptées aux fonds.
